您的当前位置：首页 > 产品信息 > 可变行程双动笔型气缸 > DRA-B可变行程(50mm)笔型气缸-HF PNEUMATIK

产品名称：DRA-B可变行程(50mm)笔型气缸-HF PNEUMATIK

产品详细说明

DRA-20-125-B-Y	DRA-40-125-B-LB	DRA-32-100-B-FB	DRA-25-250-B-T	DRA-32-150-B-LB
DRA-40-125-B-FB	DRA-25-75-B-FB	DRA-32-175-B	DRA-20-125-B-FA	DRA-32-300-B
DRA-40-150-B-FB	DRA-20-125-B-T	DRA-32-150-B	DRA-32-125-B-FA	DRA-32-300-B-FA
DRA-32-150-B-CB	DRA-40-75-B	DRA-40-300-B-P	DRA-40-300-B-T	DRA-40-50-B-FB
DRA-40-75-B-FB	DRA-20-300-B-P	DRA-40-100-B-T	DRA-20-150-B-P	DRA-32-25-B-FA
DRA-40-250-B-LB	DRA-40-100-B-LB	DRA-25-125-B-Y	DRA-40-100-B-P	DRA-32-25-B-T
DRA-32-250-B-FA	DRA-20-75-B-Y	DRA-20-25-B-P	DRA-20-150-B-FA	DRA-32-150-B-T
DRA-20-200-B-CB	DRA-25-150-B-P	DRA-25-300-B-LB	DRA-25-200-B-FB	DRA-20-250-B-FA
DRA-32-50-B-FA	DRA-32-175-B-FB	DRA-40-50-B-CB	DRA-32-75-B-T	DRA-25-175-B-FB
DRA-25-100-B-T	DRA-25-50-B-FB	DRA-32-200-B-T	DRA-32-300-B-Y	DRA-40-250-B-T

DRA-B可变行程(50mm)笔型气缸

　

可調行程:50mm
不鏽鋼軸心及鋼管，一律附有磁性感應
使用溫度 -10~60℃
標準行程:25,50,75,100,125,150,175,200,250,300

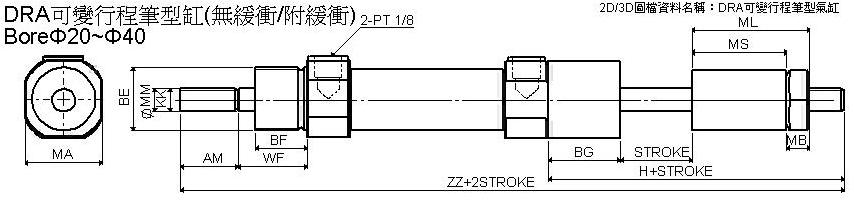

尺寸圖
Bore	AM	BE	BF	BG	H			MA	MB	MI	KK	ML		MM	MS		ZZ
Bore	AM	BE	BF	BG	A		B	MA	MB	MI	KK	A	B	MM	A	B	A		B
Φ20	20	M22X1.5	18	25	78	103		27	8	24	M8X1.25	43	68	8	33	58	181	206
Φ25	22	M22X1.5	20	25	79	104		27	8	24	M10X1.25	45	70	10	35	60	193	218
Φ32	23	M27X2.0	20	25	82	107		27	10	29	M10X1.25	45	70	12	35	60	205	205
Φ40	23	M33X2.0	20	25	83	108		32	10	35	M10X1.25	47	72	16	35	60	206	231

氣缸內徑Φ 活塞軸心牙徑接頭內徑最大行程(mm)		Φ20 M8 PT1/8 300	Φ25 M10 PT1/8 300	Φ32 M10 PT1/8 500	Φ40 M14 PT1/8 500
行程25	圖檔下載	20x25.Step	25x25.Step	32x25.Step	40x25.Step
行程25	圖檔下載	20x25.IGS	25x25.IGS	32x25.IGS	40x25.IGS
行程50	圖檔下載	20x50.Step	25x50.Step	32x50.Step	40x50.Step
行程50	圖檔下載	20x50.IGS	25x50.IGS	32x50.IGS	40x50.IGS
行程75	圖檔下載	20x75.Step	25x75.Step	32x75.Step	40x75.Step
行程75	圖檔下載	20x75.IGS	25x75.IGS	32x75.IGS	40x75.IGS
行程100	圖檔下載	20x100.Step	25x100.Step	32x100.Step	40x100.Step
行程100	圖檔下載	20x100.IGS	25x100.IGS	32x100.IGS	40x100.IGS
行程125	圖檔下載	20x125.Step	25x125.Step	32x125.Step	40x125.Step
行程125	圖檔下載	20x125.IGS	25x125.IGS	32x125.IGS	40x125.IGS
行程150	圖檔下載	20x150.Step	25x150.Step	32x150.Step	40x150.Step
行程150	圖檔下載	20x150.IGS	25x150.IGS	32x150.IGS	40x150.IGS
行程175	圖檔下載	20x175.Step	25x175.Step	32x175.Step	40x175.Step
行程175	圖檔下載	20x175.IGS	25x175.IGS	32x175.IGS	40x175.IGS
行程200	圖檔下載	20x200.Step	25x200.Step	32x200.Step	40x200.Step
行程200	圖檔下載	20x200.IGS	25x200.IGS	32x200.IGS	40x200.IGS
行程250	圖檔下載	20x250.Step	25x250.Step	32x250.Step	40x250.Step
行程250	圖檔下載	20x250.IGS	25x250.IGS	32x250.IGS	40x250.IGS
行程300	圖檔下載	20x300.Step	25x300.Step	32x300.Step	40x300.Step
行程300	圖檔下載	20x300.IGS	25x300.IGS	32x300.IGS	40x300.IGS

如何訂購:

DRA	-	20	-	100	-	B	-	LB
型號	-	內徑	-	行程	-	可調50mm	-	配件
